原点回帰 　．．．．、もともとキットだった本機は三栄無線のオリジナル回路で組んだことがないのですが、RCA５０ を経験したその知見からまた新たな２Ａ３の可能性を試してみました。

さて、先人たちによって様々な２Ａ３シングルアンプが発表されてるので いろいろな選択肢がありますが、同じＳＯＶＴＥＫ２Ａ３ を使ったロフチンホワイト改め超３結２Ａ３シングルが ビックリの高音質だったので、それに負けず劣らずのモノをトランスドライブで出来ればといつものお遊びです。

今回は前作の５０で使用した超三極管接続によるインターステージトランスのドライブで出力段の２Ａ３をドライブし、さらに５４％のＫＮＦを利用したＰ−Ｋ出力合成とすることで実用的なダンピングファクターを狙いました。

■ ＳＯＶＴＥＫ２Ａ３

過去、このアンプの出発点は初期の中国製２Ａ３でした。　その後RCA２Ａ３、UY-４６、RCA５０と変化しましたが、 ２０００年以降に出現した東欧や中国製の１枚プレートの２Ａ３が思いのほか使えることが判り、２Ａ３に原点回帰するにあたってコストパフォーマンスの良いＳｏｖｔｅｋ２Ａ３を選びました。

２Ａ３の標準的な動作点はＥｐ ２５０Ｖ、Ｅｇ -４５Ｖ で ＩP ６０ｍＡ ですが、Sovtek や 中華製 の１枚プレート２A３ では３００Bをベースにフィラメントを２．５Vに変更して作られたとも言われていますので、プレート面積は充分大きくその損失も充分余裕があるように見えますし、もはや２Ａ３とは別の球とも言える存在です。

かの５０の様にグリッド電流が流れやすい訳でも無く、バイアスもそれ程深くなく比較的ドライブしやすい直熱管の 印象がありますし、本家ＲＣＡ等の貴重な球では無く現在でも供給され続けている管種なので本機では旧来の古典的定格のプレート損失１５Ｗを無視し 、電源容量が許す範囲で１７Ｗ程度の損失で動作させています。
　

拙作８０１A ｓｉｎｇｌｅのRev.4では超３結イントラドライブのみならず、８０１Aのバイアス特性を生かしたゼロバイアスによるA2動作とP-K合成出力段を実現していましたが、本機でもダンピングファクター向上の秘策としてP-K合成出力を採用しA2級動作と約５０％のKNFを 利用することにしました。

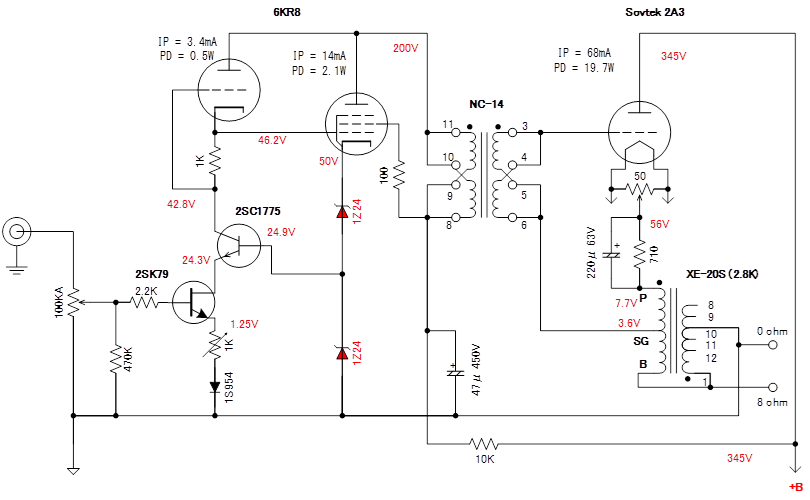

■ 回路図

初段・ドライブ段は前作の５０ ｓｉｎｇｌｅ そのままにＶ−ＦＥＴの２ＳＫ７９と２ＳＣ１７７５によるカスケードで初段を構成し、６ＫＲ８Ａ（Ｔ）を帰還管にした６ＫＲ８Ａ（Ｐ）で構成する超３極管接続Ver.1で、イントラにはNC-14(タンゴ）を １次・２次ともパラレル(1.25K)接続の1：1で使います。

超３極管接続をインターステージに採用したドライブ回路は トランスドライブとは思えないくらいワイドレンジが可能になりますが、 ドライブインピーダンスが低くなるのとOPTとの兼ね合いで高域にピークが現れやすいのでイントラの選択とドライブする球によっては注意が必要です。

今回の出力段はSTC（超３極管接続）による強力なイントラドライブにより２Ａ３を駆動しますが、OPT(XE-20)をカソード側に配してSGタップを基準 （コモン）にイントラの２次側を接続することにより２Ａ３には５７％のKNFがかかります。

XE-20は２次側のタップを選ぶことにより負荷インピーダンスを選べますが、今回は高めの電圧をかけるので2.5Kと3.5Kの両方を試して見ました。
その結果得られる出力はほぼ同じで、3.5Kではダンピングファクター６を得られるものの音質は断然2.5Kが良くて、けれども2.5Kだとダンピングファクターが４.２と５を下回るので僅かに足りません。

そこでなんとかダンピングファクターを５まで持っていくために思いついたのがオート・トランスの応用です。
３Kのインピーダンスが選べれば簡単でしたが、無いものは選びようがありませんので2.5Kと3.5Kの中間の負荷抵抗になるように２次側端子1−10から8Ω出力を取り出す2.5Kの設定のまま２次側も1次側巻線に直列に接続することにより 実際の一次インピーダンスを約2.8KΩにすることが出来ます。

変則的なOPTの使い方ですが、これもイントラと自己バイアスによるメリットのひとつであり、グリッドとバイアスの基準点がフローティング に出来る為このような応用も可能になります。
但し、８Ω の２次側巻線を１次巻線の一部として統合してしまうとSGタップの位置も４３％から４６％くらいに移動します。
そして反対側SG-P間は５７％から５４％に減りますのでKNFの量も同様に減少しますが、ほぼ誤差範囲なので気にする必要はありません。

■ 電源回路

タンゴMS-160は元々２Ａ３シングル用の電源トランスですので 約３０ウン年ぶりに本来の用途に戻りました。

整流管には引き続き水銀入りのＨＸ８３を使います。

水銀整流管は電流を流す(電圧を印加）前に予めヒーターを点火しておいて内部の水銀を気化させなければならず、別にスイッチを設けたりタイマーリレー等を仕込んで時間差をつけてＢ捲線からの電圧を投入する必要があります 。

本機では電源投入後に水銀蒸気を確認してその蒸発行程を楽しみながらその後整流管の左横に儲けたプッシュスイッチにてリレーを自己保持してB電圧を加えます。
B電源のリターン回路にはソフトスタート回路を入れて有り、僅かな遅れを伴ったソフトに立ち上がる通電でコンデンサーインプットでの整流管の過電流保護としています。

いずれは手動スイッチもタイマーリレーに置き換えるつもりです。

■ 基礎体力 （諸特性）Rev.４

最大出力 （ノンクリップ）	４．８ Ｗ
最大出力 (歪率５％)	５．２ W
ゲイン	１９．０ ｄＢ
高域カットオフ (-3dB)	７０ ＫＨｚ
ダンピングファクター	５．０ （８Ω）
残留ノイズ	０．７２  ｍＶ

２Ａ３の標準的な動作点はＥｐ ２５０Ｖ、Ｅｇ -４５Ｖ、 ＩP ６０ｍＡ に対して、本機ではＥｐ ２８９Ｖ、Ｅｇ -５６Ｖ、 ＩP ５９ｍＡ とちょっとオーバーな動作設定ですが、 イントラによるA２級ドライブのおかげで少し大きめの出力が取り出せています。

イントラをＳＴＣドライブした故に２０〜３０ＫＨｚにかけて僅かな盛り上がりがありますが、イントラを使ったアンプとしては 充分な広帯域になりました。

■ 音質傾向

Ｓｏｖｔｅｋ２Ａ３ は以前の Sovtek ２A３ シング ルアンプの改善 についで２度目ですが以前は２A3を超３結にした、言わば直結アンプで実にストレートな表現のアンプでした。

今回はトランスドライブですのでちょっと趣が違っていて、トランスドライブらしいく図太い中低域とガシっと力強い高域がたかだか５W 程度の出力とは思えない 豪快な音質が得られました。
もしもつまらない音だったらサッサとイントラを外して以前と同じ直結の超三極管接続にするつもりでしたが、新たなイントラドライブの味が出せたように思います。
　

直熱管シングルアンプには出力管の個性を楽しむおもしろさがありますが、今回の Ｓｏｖｔｅｋ２Ａ３ もまた素晴らしい音を楽しませてくれます。
